Τεχνικές Προδιαγραφές

   Εφαρμογές

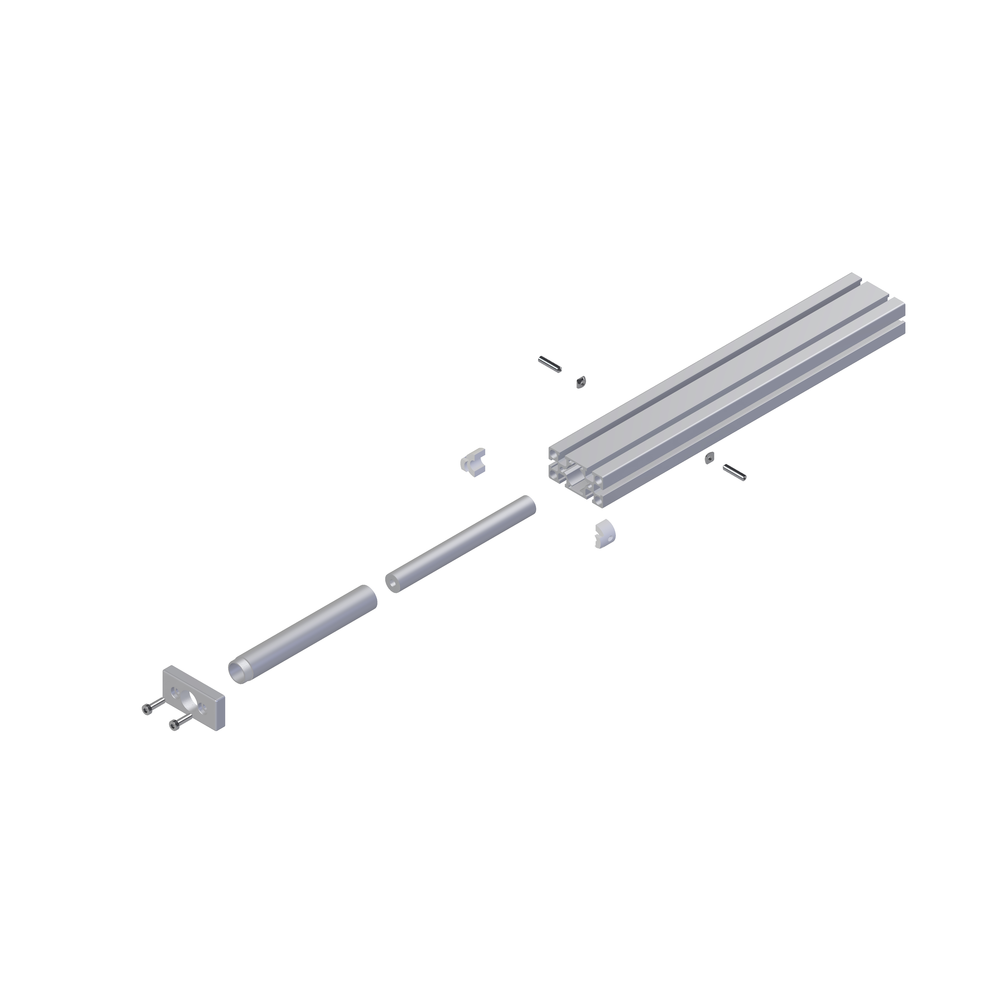

   Συναρμολόγηση

• Βάρος: 0,901 Kg/τεμ.

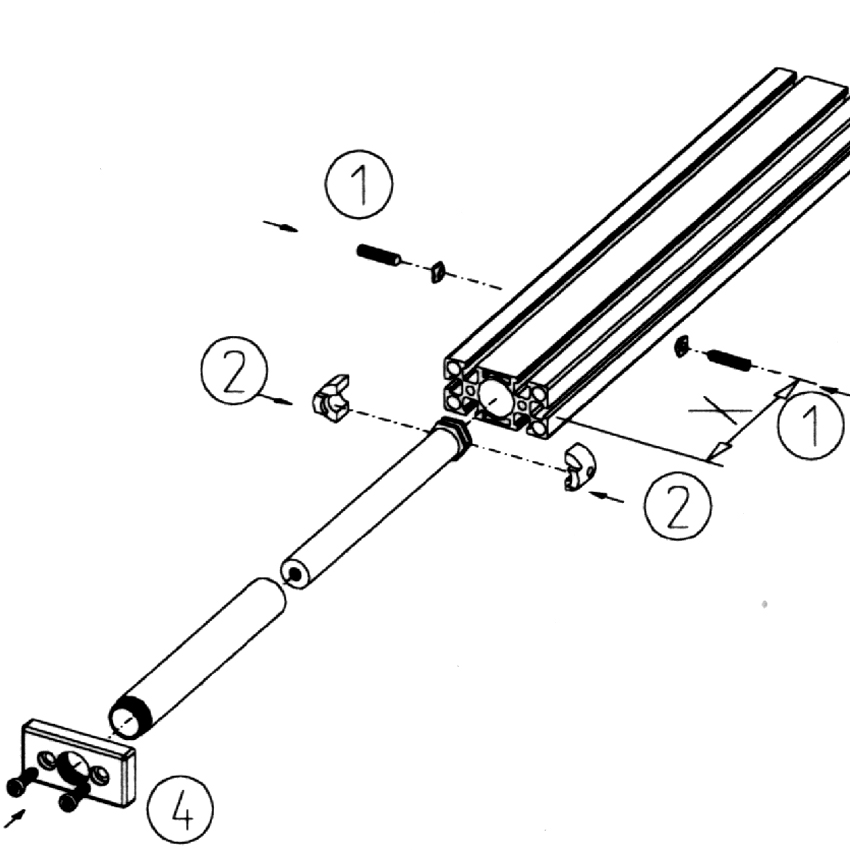

• Τρυπηστε το πρόφιλ,
  • όπως φαίνεται στο σχέδιο
• Τοποθετήστε τους δύο συγκρατήρες
  • στον κύλινδρο και
  • σπρώξτε μέσα στο προφίλ
• Κάντε μία κεντρική οπή στους συγκρατήρες
• Στερεώστε με βίδα ρύθμισης

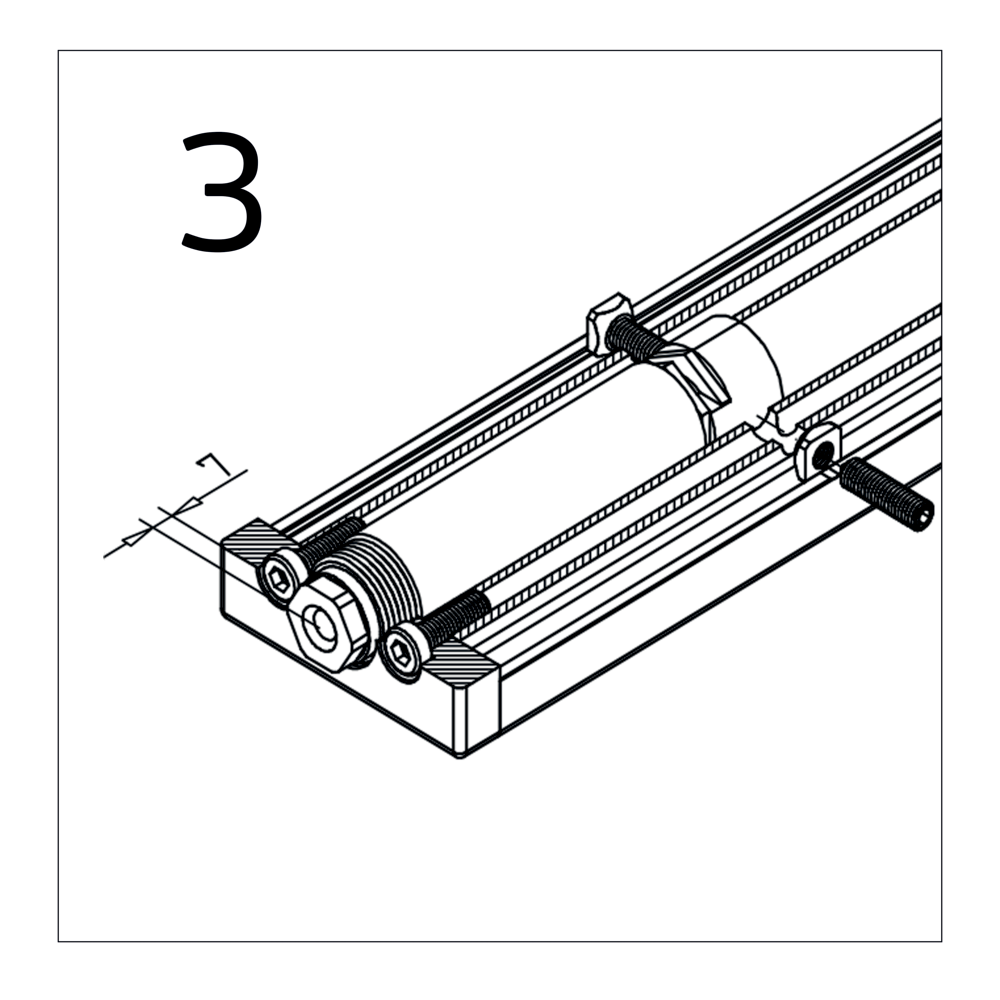

• Βιδώστε τον οδηγό στην πλάκα βάσης
  • και σπρώξτε μέσα στο προφίλ
• Στερεώστε
• Όταν τοποθετείτε σε προφίλ 45x90 S
  • χρησιμοποιήστε το κίτ 45 (270005/0)
• Όταν τοποθετείτε σε προφίλ 90x90 S
  • χρησιμοποιήστε το κιτ 90 (270006/0)

• Κατάλληλο για όλα τα μήκη διαδρομής
• Κατάλληλο για τα προφίλ
  • 90x90 S
  • 90x180
